V priemyselných systémoch riadenia kvapalín a komerčných inštalačných systémoch je dôležité zabezpečiť, aby ventil zostal vo svojej zamýšľanej polohe – úplne otvorený alebo úplne zatvorený – pre dodržiavanie bezpečnostných predpisov a prevenciu nehôd. Zatiaľ čo štandardné mosadzné guľové ventily ponúkajú spoľahlivú funkciu uzatvárania, ich voľne otočné ovládacie rukoväte predstavujú riziko neoprávnenej obsluhy alebo náhodného pohybu v dôsledku vibrácií. Uzamykateľný mosadzný guľový ventil obsahuje technickú funkciu fyzického uzamykania, ktorá povyšuje ovládanie prevádzky na novú úroveň zabezpečenia.

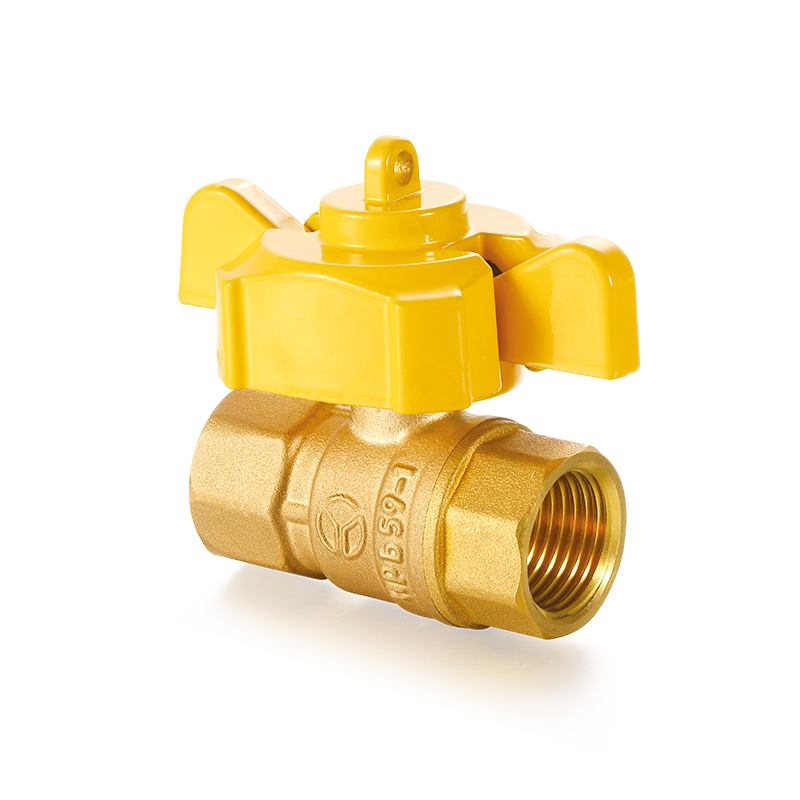

Charakteristickým znakom tohto ventilu je jeho modifikovaná štruktúra rukoväte a drieku. Na rozdiel od štandardnej voľne otočnej rukoväte, uzamykateľný mosadzný guľový kohútik integruje sponu alebo pútko visiaceho zámku do základne rukoväte alebo samotnej rukoväte. Táto opierka má jeden alebo viac uzamykacích otvorov. Keď je ventil presne umiestnený v polohe úplne „zatvorený“ (rukoväť kolmá na potrubie, 0°) alebo úplne „otvorený“ (rukoväť rovnobežne s potrubím, 90°), uzamykací otvor na rukoväti dokonale lícuje so zodpovedajúcim otvorom na tele ventilu. Operátor môže cez tieto dva zarovnané otvory vložiť štandardný visiaci zámok a uzamknúť ho, čím fyzicky zabráni pohybu rukoväte. Tento dizajn je známy ako schopnosť „Lockout/Tagout“ (LOTO), kľúčový komponent medzinárodne uznávaných postupov energetickej izolácie.

Z hľadiska materiálového inžinierstva je telo ventilu zvyčajne vyrobené z vysoko kvalitnej kovanej mosadze, bežne ako CW617N alebo CW614N. Tieto materiály sú známe svojou vynikajúcou odolnosťou proti korózii, dobrou opracovateľnosťou a dostatočnou mechanickou pevnosťou. Na ďalšie zvýšenie odolnosti a estetiky je často povrch tela ventilu poniklované . Tento povlak zo zliatiny niklu a fosforu účinne zabraňuje oxidácii alebo zmene farby mosadze (bežne známej ako „zakalenie“) vo vlhkom alebo korozívnom prostredí.

Okrem toho je konštrukcia drieku odolná proti vyfúknutiu ďalším kritickým bezpečnostným prvkom moderných uzamykateľných guľových ventilov. Táto konštrukcia zaisťuje, že ani pri vysokom tlaku kvapaliny alebo plynu nemôže byť vreteno počas prevádzky vytlačené z telesa ventilu, čím sa zabráni potenciálnemu úniku alebo dokonca katastrofickej nehode vymrštenia vretena. Tesnenie drieku zvyčajne využíva nastaviteľnú upchávku z PTFE (polytetrafluóretylénu). Tento materiál ponúka extrémne nízky koeficient trenia a vynikajúcu chemickú inertnosť, zaisťuje hladký prevádzkový krútiaci moment a poskytuje dlhodobý stabilný tesniaci výkon.

Na vizuálne znázornenie technických špecifikácií rôznych typov uzamykateľných mosadzných guľových ventilov je nižšie uvedená porovnávacia tabuľka:

Údaje zostavené z priemyselných štandardov.

Stojí za zmienku, že Ningbo Yunhua Valve Co., Ltd. má nahromadené hlboké technické znalosti v oblasti výroby ventilov. Ako spoločnosť zameraná na bezpečnosť a inováciu potrubných systémov, Yunhua Valve plne chápe zásadný význam uzamykateľných dizajnov pri ochrane bezpečnosti operátora a integrity zariadenia. Počas procesu výskumu a vývoja náš technický tím uprednostnil optimalizáciu presnosti polohovania a dlhodobú prevádzkovú spoľahlivosť uzamykacieho mechanizmu, pričom zaistil, že otvory na rukoväti a tele zostanú po opakovaných cykloch zamykania/odomykania presne zarovnané, čím sa poskytuje pevný základ pre bezpečnostné postupy LOTO.

Uzamykateľné mosadzné guľové ventily nie sú potrebné v každom potrubnom systéme. Sú to však povinné bezpečnostné zariadenia v prostrediach, kde by nesprávna činnosť ventilu mohla viesť k vážnemu zraneniu osôb, značným škodám na majetku alebo k porušeniu bezpečnostných predpisov na pracovisku. Hlavným účelom ich aplikácie je fyzické vynútenie energetickej izolácie a eliminácia rizika ľudskej chyby.

The Postup Lockout/Tagout (LOTO). je najzákladnejším a najdôležitejším aplikačným scenárom v priemyselnej bezpečnosti. Vo výrobných závodoch, chemických továrňach, farmaceutických zariadeniach a miestach výroby energie musia byť zariadenia pred údržbou, opravou alebo čistením izolované od všetkých potenciálnych nebezpečných zdrojov energie (vrátane stlačeného vzduchu, vysokotlakových kvapalín, elektriny, chemickej energie atď.). Uzamykateľný mosadzný guľový ventil slúži ako kritický „bod energetickej izolácie“. Podľa noriem, ako je OSHA 1910.147 (USA), pracovníci údržby musia pripevniť svoj osobný bezpečnostný visiaci zámok a štítok k zariadeniu na izoláciu energie (tento ventil), aby zabránili iným v náhodnom opätovnom zapnutí zariadenia počas práce. Dôvod, prečo sú mosadzné uzamykateľné guľové ventily v týchto aplikáciách uprednostňované, je ten, že poskytujú robustný mechanický výkon spojený s vynikajúcou odolnosťou proti korózii, schopné zvládnuť zložité kvapaliny nachádzajúce sa v továrňach, ako sú hydraulické oleje, chladiace kvapaliny a rôzne procesné plyny.

V ríši verejné zariadenia a komerčné budovy , rovnako nezastupiteľnú úlohu zohrávajú uzamykateľné mosadzné guľové ventily. Predstavte si hotel so stovkami izieb alebo husto obývanú školu, nemocnicu alebo veľký bytový komplex. Ak by potrubia zemného plynu, požiarne vodovody alebo hlavné vodovodné stúpačky v týchto budovách mohli voľne obsluhovať neoprávnené osoby, následky by boli hrozivé. Pracovníci údržby môžu pri núdzových opravách alebo bežnej údržbe použiť uzamykateľné guľové ventily na úplné uzavretie a uzamknutie prívodu vody alebo plynu do izolovanej časti, pričom kľúč si ponechá určená osoba. Táto metóda nielen účinne zabraňuje vandalizmu alebo zlomyseľnej manipulácie ale tiež zabraňuje únikom alebo prerušeniam prevádzky spôsobeným zvedavými deťmi alebo inými neoprávnenými osobami, ktoré náhodne manipulujú s ventilmi, čím sa výrazne zvyšuje bezpečnosť a efektívnosť riadenia verejných zariadení.

Významnými oblasťami použitia týchto ventilov sú aj sektory poľnohospodárskeho zavlažovania a námorného inžinierstva. Na veľkých farmách sú zavlažovacie systémy široko rozmiestnené a často umiestnené na bezobslužných poliach. Prípady neoprávnenej krádeže vody alebo zlomyseľného zatvárania ventilov sú bežné. Uzamykateľné mosadzné guľové ventily inštalované na kľúčových uzloch efektívne riešia tento problém. Farmári môžu nastaviť stav ventilu podľa svojho plánu zavlažovania, uzamknúť ho a zabezpečiť, aby systém fungoval správne. V námornom strojárstve alebo pobrežných zariadeniach sú zariadenia neustále vystavené drsnému prostrediu s vysokou soľnou hmlou a vysokou vlhkosťou, čo si vyžaduje extrémne vysokú odolnosť materiálu proti korózii. V reakcii na to pokročilí výrobcovia vyrábajú guľové ventily pomocou mosadz odolná proti odzinku (DZR). . Táto špeciálna zliatina mosadze optimalizuje zloženie tak, aby účinne inhibovala preferenčnú koróziu a vylúhovanie zinku (odzinkovanie), ku ktorému môže dôjsť v špecifických kvalitách vody (najmä tých s vysokým obsahom chloridových iónov). Tým sa zabráni úniku alebo dokonca prasknutiu spôsobenému vnútorným konštrukčným zlyhaním tela ventilu, čím sa zabezpečí dlhodobá spoľahlivá služba na lodiach, v odsoľovacích zariadeniach alebo pobrežných chemických parkoch.

Ningbo Yunhua Valve Co., Ltd. hlboko rozumie rozdielnym potrebám poistných ventilov v rôznych priemyselných odvetviach. Naša séria uzamykateľných mosadzných guľových ventilov je nielen navrhnutá a testovaná prísne podľa bezpečnostných noriem LOTO, ale ponúka aj rôzne materiálové možnosti pre drsné pracovné podmienky, vrátane štandardnej mosadze CW617N a náročnejšej mosadze DZR. Naše produkty boli úspešne použité v potrubných projektoch pre niekoľko veľkých priemyselných parkov a obchodných komplexov v Číne, čím si získali dôveru zákazníkov stabilným a spoľahlivým výkonom.

Aby sa plne realizovala navrhnutá životnosť a bezpečnostný výkon vysokokvalitného mosadzného uzamykateľného guľového ventilu, sú nevyhnutné správne inštalačné postupy a pravidelné kontroly údržby. Dokonca aj ten najlepší ventil bude trpieť zníženým výkonom a bezpečnosťou, ak je nainštalovaný nesprávne alebo chýba potrebná údržba.

Kľúčové body pre dimenzovanie a inštaláciu :
Pred inštaláciou sa musíte uistiť, že hodnota tlaku a teploty ventilu zodpovedá skutočným prevádzkovým podmienkam potrubného systému. Skontrolujte označenie na tele ventilu, vrátane menovitého otvoru, menovitého tlaku (napr. PN40) a označenia materiálu. Dávajte pozor na šípku smeru prúdenia na tele (obzvlášť dôležité pre jednosmerné tesnenia). Aj keď je väčšina guľových ventilov obojsmerná, spoľahlivejšou praxou je vždy dodržiavať smer toku odporúčaný výrobcom. Pre závitové mosadzné guľové ventily, použitie dvoch kľúčov je rozhodujúce, aby nedošlo k poškodeniu ventilu . Konkrétne použite jeden kľúč na pevné udržanie tela ventilu a ďalší kľúč na utiahnutie spoja potrubnej armatúry. Tým sa zabráni prenosu krútiaceho momentu priamo na spojenie karosérie s kapotou, čím sa zabráni deformácii karosérie, netesnostiam alebo dokonca praskaniu spôsobenému nerovnomerným namáhaním. Naneste primerané množstvo PTFE pásky alebo tesniaceho prostriedku na závity na vonkajšie závity potrubia, ale dbajte na to, aby sa žiadny z týchto tesniacich materiálov nedostal do vývrtu potrubia alebo do prietokovej cesty ventilu. Zvyšná tesniaca páska by sa mohla vložiť do sediel ventilov z PTFE, poškodiť tesniaci povrch a spôsobiť, že sa ventil pri zatvorení úplne nevypne. Po inštalácii, pred úplným uvedením ventilu do prevádzky, vykonajte tlakovú skúšku, aby ste sa uistili, že na žiadnom mieste pripojenia nedochádza k úniku.

Postupy údržby a odstraňovania problémov :
Uzamykateľné mosadzné guľové ventily v čistých prevádzkových médiách (ako je voda z vodovodu, čistý stlačený vzduch, zemný plyn) sú prakticky bezúdržbové. Po dlhodobom používaní sa však môžu vyskytnúť niektoré bežné problémy. Napríklad, ak je chod rukoväte nezvyčajne stuhnutý alebo zaseknutý, zvyčajne nejde o jednoduchý problém „nedostatku mazania“. Môže to byť spôsobené opuch PTFE materiál sedadla alebo častice nečistôt sa zachytia medzi loptou a sedadlom. V tomto bode nikdy nepoužívajte cheater bar (napr. dĺžku potrubia) na násilné otáčanie rukoväte . Tento postup môže nielen poškodiť uzamykací mechanizmus, ale aj zdeformovať predstavec alebo roztrhnúť PTFE sedlo. Správny postup je odtlakovať systém a potom ventil rozobrať na kontrolu a čistenie. Na čistenie sa na kovové časti môžu použiť rozpúšťadlá, ako je benzín, ale pre nekovové komponenty, ako sú PTFE sedlá a O-krúžky, použite čistenú vodu alebo alkohol a vyhnite sa dlhodobému namáčaniu. Ak sa ventil po vyčistení stále ťažko ovláda, musí sa vymeniť.

Pre ventily používané v kritických bezpečnostných programoch LOTO je potrebné zriadiť a dôrazne sa odporúča plán pravidelného testovania funkčnosti . Napríklad štvrťročne alebo polročne vykonajte test „tesnosti sedadla“. Špecifické kroky sú: zabezpečiť, aby bolo potrubie v smere prúdenia odtlakované a nevyžadovalo tlak, úplne zatvorte ventil a uzamknite ho osobným visiacim zámkom, potom otvorte odvzdušňovací ventil za ním alebo sledujte pripojený tlakomer. Ak vidíte nepretržitý tok kvapaliny alebo údaj na manometri pomaly stúpa, tesnenie sedla zlyhalo a ventil je potrebné okamžite vymeniť, aby sa obnovila jeho funkcia spoľahlivého izolačného bodu.

Ningbo Yunhua Valve Co., Ltd. sa zaviazala nielen poskytovať vysokokvalitné uzamykateľné mosadzné guľové ventily, ale aj ponúkať našim zákazníkom technickú podporu počas celého životného cyklu. Naše výrobky sú kované z vysoko kvalitnej mosadze CW617N a sedadlá sú vyrobené z čistého PTFE alebo PTFE vystuženého sklenenými vláknami, čo zaisťuje nízky krútiaci moment a vynikajúci tesniaci výkon pri dlhodobom používaní. Počas výroby prísne implementujeme systém manažérstva kvality ISO9001. Každý ventil sa pred opustením továrne podrobuje 100% testovaniu tesnenia, čím sa zaisťuje, že produkty dodávané zákazníkom sú spoľahlivé a bezpečné. Náš technický tím vám zároveň môže poskytnúť profesionálne poradenstvo pri výbere a pokyny na inštaláciu/údržbu na základe vašich špecifických prevádzkových podmienok, čo vám pomôže maximalizovať životnosť ventilu a minimalizovať dlhodobé prevádzkové náklady.

Často kladené otázky (FAQ)

Q1: Aký je hlavný rozdiel medzi uzamykateľným mosadzným guľovým ventilom a štandardným mosadzným guľovým ventilom?
A: Hlavný rozdiel spočíva v dizajne rukoväte. Rukoväť a/alebo teleso uzamykateľného guľového ventilu integruje mašľu s otvormi, čo umožňuje operátorovi použiť štandardný visiaci zámok na fyzické uzamknutie ventilu v úplne otvorenej alebo úplne zatvorenej polohe, aby sa zabránilo neoprávnenej alebo náhodnej prevádzke. Bežnému guľovému ventilu táto funkcia chýba.

Q2: Ako môžem zabezpečiť, aby ventil, ktorý si kúpim, spĺňal priemyselné bezpečnostné normy?
A: Uistite sa, že výrobca poskytuje jasné výkonové parametre vrátane maximálneho pracovného tlaku, použiteľného teplotného rozsahu a materiálových certifikátov. V prípade ventilov používaných pri postupoch LOTO overte, či je uzamykací mechanizmus spoľahlivý a či rukoväť a uzamykacie otvory presne lícujú v otvorenej a zatvorenej polohe. Ningbo Yunhua Valve Co., Ltd. vyrába produkty podľa medzinárodných noriem a poskytuje podrobné technické listy, spĺňajúce požiadavky prísnych bezpečnostných auditov.

Q3: Je tento typ ventilu vhodný pre plynovody?
A: Áno, správne certifikované mosadzné uzamykateľné guľové ventily sú veľmi vhodné pre rozvody zemného plynu alebo LPG. Mosadz ponúka vynikajúcu odolnosť voči korózii voči plynom a funkcia uzamknutia zabraňuje náhodnej alebo zlomyseľnej operácii. Uistite sa, že ventil, ktorý si vyberiete, je výslovne označený pre plynárenský servis a že jeho tlaková trieda spĺňa požiadavky plynového systému.

Q4: Ovládanie rukoväte ventilu je veľmi tuhé. Môžem pridať lubrikant alebo použiť dlhšiu rukoväť?
A: Toto sa dôrazne NEODPORÚČA. Tuhosť je zvyčajne výsledkom opotrebovania, opuchu vnútorného PTFE sedla alebo zachytených nečistôt. Pridanie lubrikantu nemusí problém vyriešiť a mohlo by kontaminovať médium. Použitie cheater baru (napr. oceľovej rúrky) môže ľahko poškodiť driek, uzamykací mechanizmus alebo sedlá, čo môže spôsobiť poruchu alebo netesnosť ventilu. Správny prístup je odtlakovať systém, potom ventil rozobrať na kontrolu/čistenie alebo ho úplne vymeniť.

Q5: Poskytuje Ningbo Yunhua Valve Co., Ltd. záruku a technickú podporu pre svoje produkty?
A: áno. Ako profesionálny výrobca ventilov, Ningbo Yunhua Valve Co., Ltd. poskytuje záruku kvality na všetky dodávané produkty. Poskytujeme nielen štandardizované produkty ventilov, ale máme aj profesionálny technický tím schopný ponúknuť komplexné podporné služby vrátane poradenstva pri výbere, inštalačných pokynov a analýzy porúch, čím sa zaistí, že váš systém riadenia tekutín bude fungovať bezpečne a efektívne.
